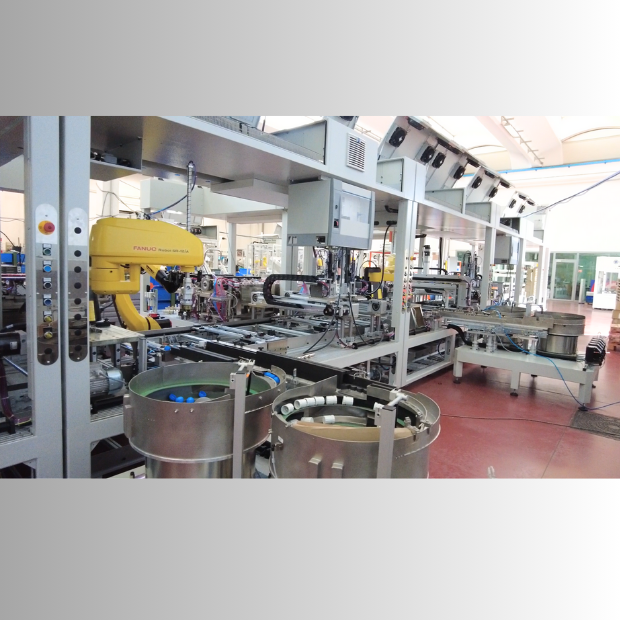

La macchina che proponiamo effettua l’assemblaggio e il collaudo dei collettori. È composta da una linea modulare ELMEC con due moduli di testa e cinque moduli di lavoro, sui quali sono posizionati cinque robot per il carico dei pezzi nelle stazioni di assemblaggio.
La macchina lavora in modo completamente automatico: l’operatore carica e scarica i collettori e ha il compito di asservire i componenti nei sistemi di alimentazione.
La macchina è progettata per assemblare e collaudare diversi tipi di collettori, con il cambio attrezzatura è possibile:
- assemblare i collettori da due vie a quattordici vie;
- assemblare i collettori di diversi diametri;
- assemblare numerose tipologie di raccordi, valvole e flussimetri;
- configurare le ricette in base al modello che si vuole produrre.
Il tempo ciclo per l’assemblaggio di ogni via è: 3 secondi.
